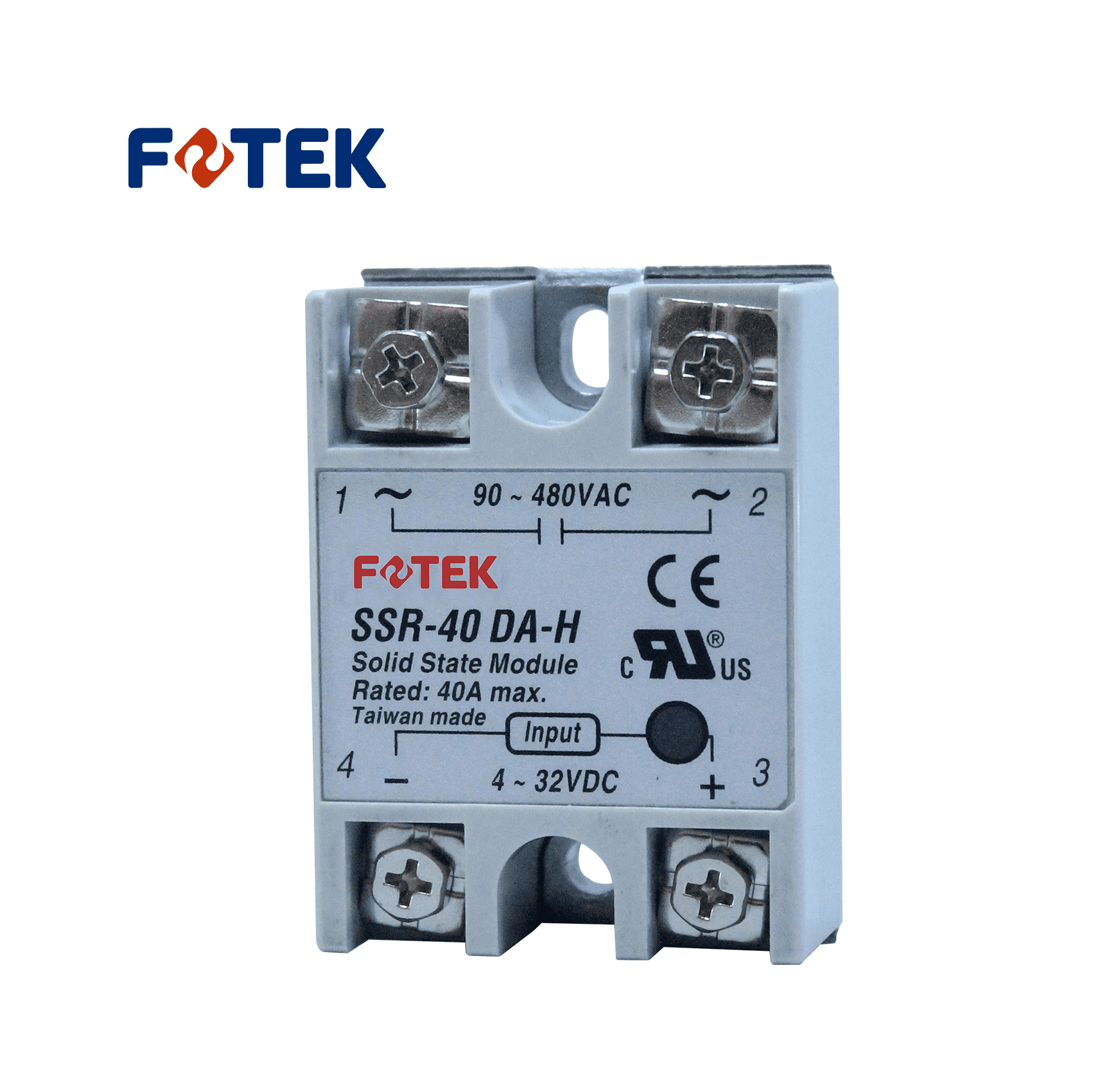

Relevadores de estado sólido
Es un interruptor electrónico que abre o cierra el paso de una corriente eléctrica que llega a sus terminales. Puede trabajar en corriente alterna (VAC) o directa (VDC).
Información técnicaUsos principales
- Industria alimenticia, farmacéutica, armadoras, metal-mecanica, electrónica, etc.
Opciones
- Monofásicos (SSR): 10, 25, 40, 50, 75 amperes.
- Trifasicos (TSR): 10,25, 40, 50, 75 amperes.
- Monofásicos de alta potencia (HPR): 60, 80, 100 amperes, con disipador, ventilador y fusibles (opcional).
- Trifásico de alta potencia (ESR): 25, 40, 60, 80, 100 amperes con disipador, ventilador y fusibles (opcional).
- Control lineal (SCR): 10, 20, 30, 40 amperes.
- Tipo plug (EZR): 40 amperes.
Métodos de entrada
- AA (alterna): 80-250 VAC.
- DA (directa): 4-32 VDC.
- LA (lineal): 4-20 ma.
- VA (variable): resistor variable.
- DD (resistiva): 4-32 VDC.
Métodos de salida
- Alterna estandar: 24 - 380 VAC.
- Alterna alto voltaje (- H) : 90 - 480 VAC.
- SCR, HPR especial alto voltaje: 24 - 550 VAC.
- Directa estandar: 5 - 60 VDC (5, 10 amp) y 5 - 120 VDC (25, 50, 75 amp)
- Directa alto voltaje (- H): 5 - 300 VDC
Tipos de montaje
- R,Y: Encapsulado.
- F: Con fusible.
- K: Con disipador integrado (montaje a panel y/o riel din).
- P, M: Tipo PCB.
Otros
Disipadores de calor: - Monofásico: para 1 hasta 5 relevadores juntos - Trifásico
